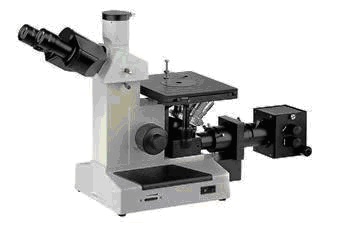

金相顯微鏡 4XC
· 常規應用三目倒置金相顯微鏡
· 成像清溪,操作方便,配置完善
· 可升級圖像處理與分析系統
· 企業理化室和高等院校廣泛普及
產品簡介
金相顯微鏡可用來鑒別和分析各種金屬和合金材料的組織結構,鑄件質量的鑒定,原材料的檢驗或材料處理后的金相組織分析,以及對表面噴涂,裂紋等進行研究工作。
倒置金相顯微鏡,操作時試樣面向下,并與工作臺面平行,因此與試樣的高度和平行度無關,試樣無須鑲嵌,適合于外形不規則或較大的試樣。
金相顯微鏡是各工礦企業,科研院所和高等院校的常規裝備,并可以升級顯微攝影攝像與圖像處理,金相圖像分析系統。
技術參數：
物目鏡和放大倍率
總放大倍率： | 100×-1250×,共8個放大倍率 |
物鏡： | 10×,20×,40×,100×油 |
物鏡轉換器： | 四孔滾珠內定位 |
寬視野目鏡： | WF10×/18mm,平場PL12.5×/16mm |
分劃目鏡： | 10×變焦,格值0.1mm,視度補償 |
測微尺C1： | 格值0.01/1mm |
規 格
雙目鏡筒： | 鉸鏈式,傾角30o,瞳距55-75mm,屈光度±5D可調 |
影像輸出： | 三目同步光學輸出,標準接口 |
機械載物臺： | 雙層200*152mm,同軸移動15*15mm,游標0.1mm |
載物盤： | 通光孔徑Φ10mm,Φ20mm,附試樣夾 |
調焦機構： | 同軸粗微動,升降30mm,微調2μm,調焦定位松緊調節 |
同軸照明： | 明場柯勒照明,可變孔徑和視場光闌,鹵素燈6V/20W |
濾色片： | 黃/綠/藍/中性(插片式) |
同軸照明： | 明場柯勒照明,可變孔徑和視場光闌,鹵素燈6V/20W |
輸入功率： | AC220V/50Hz/30VA |
儀器包裝： | 體積48*36*56Cm3,重量9kg |
參數表
物鏡 | 總放大倍率 | |||
放大倍率 | 數值孔徑NA | 工作距離mm | 目鏡10× | 目鏡12.5×（選配） |
10× | 0.25 | 7.31 | 100× | 125× |
20× | 0.40 | 3.28 | 200× | 250× |
40× | 0.65 | 0.63 | 400× | 500× |
100×油 | 1.25 | 0.18 | 1000× | 1250× |
儀器成套性
⑴儀器主機 | ⑵目鏡筒 | ⑶標準接口 | ⑷物鏡目鏡 |
⑸分劃目鏡 | ⑹測微尺 | ⑺載物盤 | ⑻試樣夾 |
⑼濾色片 | ⑽合成浸油 | ⑾防塵罩蓋 | ⑿備用品 |
⒀光源燈箱 | ⒁隨機文件 |
|
|
選配件
A B. | 長工作距平場物鏡PLL：5×,50×,60×,80×,100×干 12.5X目鏡，刻度目鏡 |
C. | 顯微攝影攝像與圖像處理,金相圖像分析系統 |
D | 金相制樣設備：拋光機,預磨機,鑲嵌機,切割機及輔料等 |
