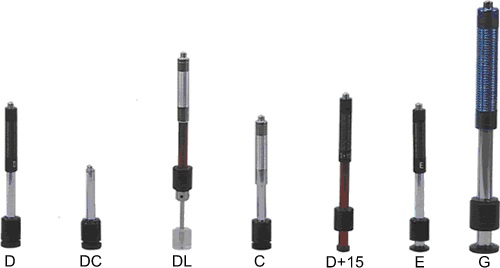

異型沖擊裝置

DC（D）/DL

D+15

C

G

E（需進口）

沖擊能量
沖擊體質量

11mJ
5.5g/7.2g

11mJ
7.8g

2.7mJ
3.0g

90mJ
20.0g

11mJ
5.5g

球頭硬度:
球頭直徑:
球頭材料:

1600HV
3mm
碳化鎢

1600HV
3mm
碳化鎢

1600HV
3mm
碳化鎢

1600HV
5mm
碳化鎢

5000HV
3mm
金剛石

沖擊裝置直徑:
沖擊裝置長度:
沖擊裝置重量:

20mm
86(147)/ 75mm
50g

20mm
162mm
80g

20mm
141mm
75g

30mm
254mm
250g

20mm
155mm
80g

試件大硬度

940HV

940HV

1000HV

650HB

1200HV

試件表面平均粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

試件小重量:
可直接測量
需穩定支撐
需密實耦合

大于5kg
2～5kg
0.05～2kg

大于5kg
2～5kg
0.05～2kg

大于1.5kg
0.5～1.5kg
0.02～0.5kg

大于15kg
5～15kg
0.5～5kg

大于5kg
2～5kg
0.05～2kg

試件小厚度
密實耦合
硬化層小深度

5mm
≥0.8mm

5mm
≥0.8mm

1mm
≥0.2mm

10mm
≥1.2mm

5mm
≥0.8mm

球頭壓痕尺寸

硬度300HV時

壓痕直徑
壓痕深度

0.54mm
24μm

0.54mm
24μm

0.38mm
12μm

1.03mm
53μm

0.54mm
24μm

硬度600HV時

壓痕直徑
壓痕深度

0.54mm
17μm

0.54mm
17μm

0.32mm
8μm

0.90mm
41μm

0.54mm
17μm

硬度800HV時

壓痕直徑
壓痕深度

0.35mm
10μm

0.35mm
10μm

0.35mm
7μm

--
--

0.35mm
10μm

沖擊裝置適用范圍

DC型測量孔或園柱筒內; DL型測量細長窄槽或孔

D+15型測量溝槽或凹入的表面

C型測量小輕薄部件及表面硬化層

G型測量大厚重及表面較粗糙的鑄鍛件

E型測量硬度高材料

材料

硬度制

沖擊裝置

D/DC

D+15

C

G

E

DL

Steel and cast steel
鋼和鑄鋼

HRC

17.9～68.5

19.3～67.9

20.0～69.5

22.4～70.7

20.6～68.2

HRB

59.6～99.6

47.7～99.9

37.0～99.9

HRA

59.1～85.8

61.7～88.0

HB

127～651

80～638

80～683

90～646

83～663

81～646

HV

83～976

80～937

80～996

84～1042

80～950

HS

32.2～99.5

33.3～99.3

31.8～102.1

35.8～102.6

30.6～96.8

Steel鍛鋼

HS

32.2～99.5

CWT、ST
合金工具鋼

HRC

20.4～67.1

19.8～68.2

20.7～68.2

22.6～70.2

HV

80～898

80～935

100～941

82～1009

Stainless steel
不銹鋼

HRB

46.5～101.7

HB

85～655

HV

85～802

GC. IRON
灰鑄鐵

HRC

HB

93～334

92～326

HV

NC、IRON
球墨鑄鐵

HRC

HB

131～387

127～364

HV

C．ALUM
鑄鋁合金

HB

19～164

23～210

32～168

HRB

23.8～84.6

22.7～85.0

23.8～85.5

BRASS
銅鋅合金

HB

40～173

HRB

13.5～95.3

BRONZE銅錫(鋁)合金

HB

60～290

COPPER純銅

HB

45～315

序號

沖擊裝置類型

標準里氏硬度塊硬度值

示值誤差

示值重復性

1

D

760±30HLD
530±40HLD

±6 HLD
±10 HLD

6 HLD
10 HLD

2

DC

760±30HLDC
530±40HLDC

±6 HLDC
±10 HLDC

6 HLD
10 HLD

3

DL

878±30HLDL
736±40HLDL

±12 HLDL

12 HLDL

4

D+15

766±30HLD+15
544±40HLD+15

±12 HLD+15

12 HLD+15

5

G

590±40HLG
500±40HLG

±12 HLG

12 HLG

6

E

725±30HLE
508±40HLE

±12 HLE

12 HLE

7

C

822±30HLC
590±40HLC

±12 HLC

12 HLC
