一、功能與用途
主要用于各種金屬、非金屬及復合材料進行力學性能指標的測試。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。在拉伸試驗中，檢測材料的最大承載拉力、抗拉強度、伸長變形、延伸率等技術指標。以上檢測參數在試驗結束后，由微電腦控制器根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，并自動保存；各檢測參數在試驗結束后可查詢顯示。
該設備適用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。
二、主要技術指標
序號 | 檢驗項目 | 技術要求 |
1 | 最大試驗力 | 5000N |
2 | 試驗力測量范圍 | 1%-100%FS |
3 | 試驗力最小讀數值 | 0.1N |
4 | 示值相對誤差 | ≤ ±1% |
5 | 試驗力零點相對誤差 | ±0.1% |
6 | 速度范圍 | 0.05---500mm/min |
7 | 速度準確度 | ±1% |
8 | 位移測量精度 | ±0.5% |
10 | 試驗空間 | 0-800mm |
11 | 加載方式 | 電動 |
12 | 電機 | 步進電機 |
13 | 電源電壓（必須有可靠的接地措施） | ～220V±10% 50Hz 200W |
14 | 試驗機尺寸： | 520×260×1600 mm |
15 | 機器重量 | 100kg |
三、系統配置

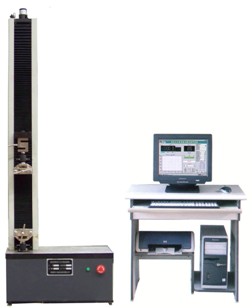

1. 5kN主機一臺（單臂式結構框架，精密滾珠絲杠）
2. 專用拉伸附具一套 （波紋拉伸夾具）
3. 專用壓縮附具一套（壓盤直徑Φ80）
4. 高精度負荷傳感器一支
5. 專用試驗機測控軟件一套
6. 聯想計算機一臺
7. A4激光打印機一臺
四、功能介紹
a) 自動停機：試樣斷裂后，移動橫梁自動停止；
b) 條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；
c) 自動保存：試驗結束，試驗數據和曲線自動保存；
d) 過程實現：試驗過程、測量、顯示和分析等均由微機完成；
e) 批量試驗：對相同參數的試樣，一次設定后可順次完成；

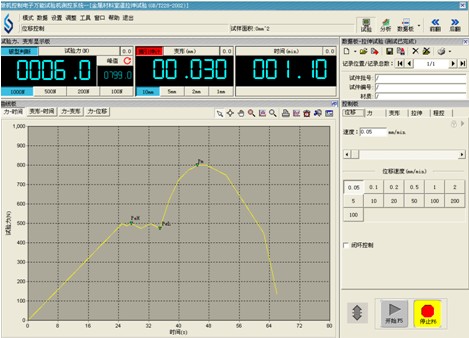

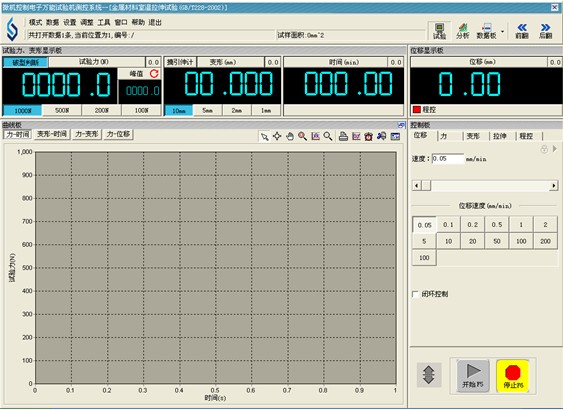

f) 試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；
| ? | |
| ? | ? |
g) 顯示方式：數據和曲線隨試驗過程動態顯示；
| ? | |
| ? | ? |
h) 曲線編輯：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；
i) 曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打??；

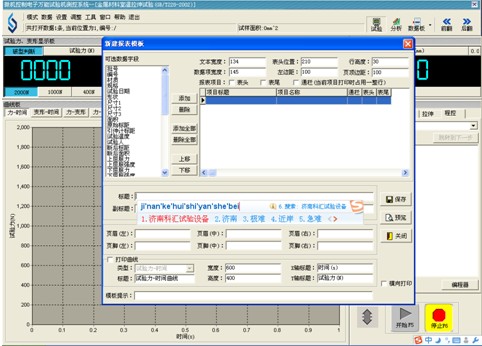

j) 試驗報告：可按用戶要求的格式編制報告并打印；
 | |
| ? | ? |
k) 限位保護：具有程控和機械兩級限位保護；
l) 過載保護：當負荷超過各檔最大值的3-5%時，自動停機；
m) 自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。
